6.5.2 F111-Blöcke, Testen von BR4 mit noch installierter Platine
F111-Blöcke, Testen von BR4 mit noch installierter Platine in deutsch
Sicherung F111 sitzt zwischen der Sekundärseite des Transformators und BR4. BR4 erzeugt Wechselstrom für die Blitzlampen. Wenn BR4 nicht kurzgeschlossen ist, wird F111 durchbrennen und die Sekundärwicklung des Transformators schützen.

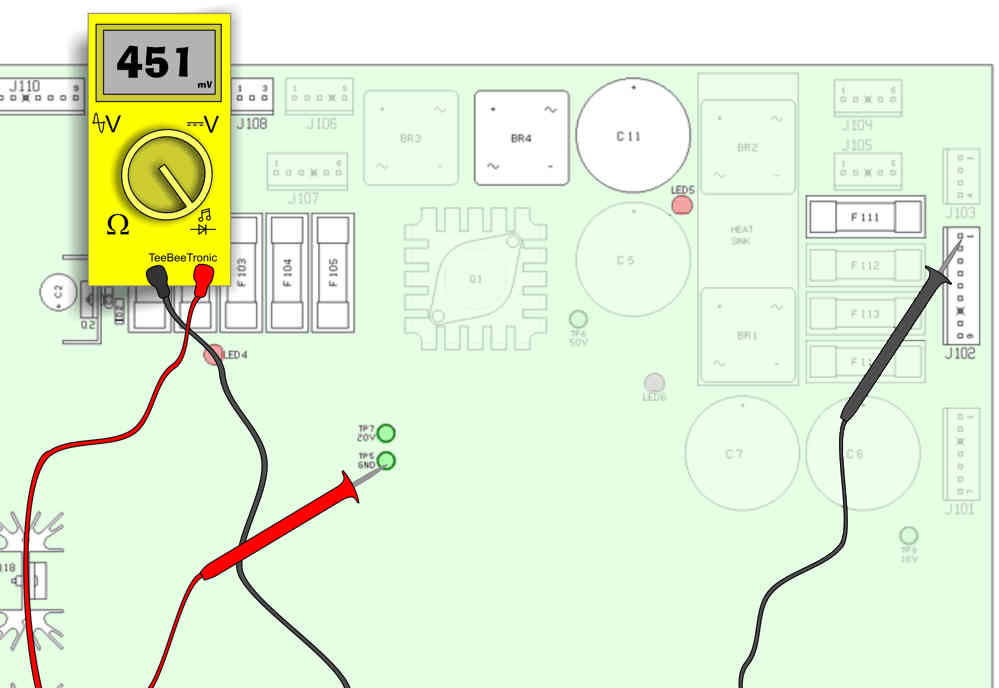

BR4 kann „in situ“ mit der im animierten GIF links gezeigten Methode getestet werden.
Hinweis: Für diesen Test muss eine gute Sicherung bei F111 vorhanden sein, damit der Test ordnungsgemäß funktioniert.
