Länder-DIP-Schalter- (oder Jumper-)Einstellungen in deutsch

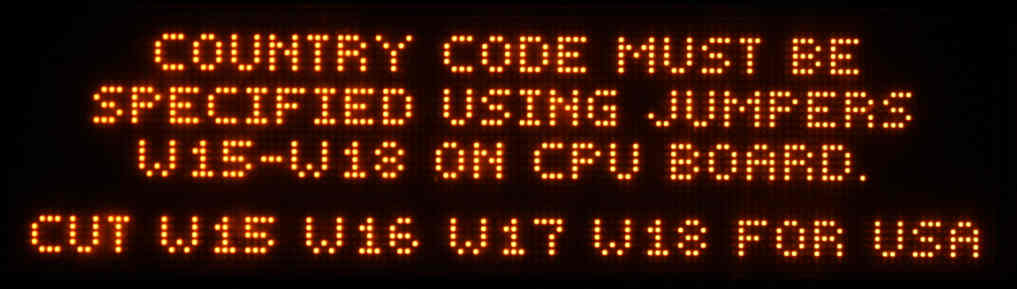

Die oben gezeigte Meldung erscheint manchmal, wenn die Spielesoftware anscheinend möchte, dass die „Ländercode“-Jumper auf eine bestimmte Weise konfiguriert werden. Die einfache Lösung (für englischsprachige Benutzer) besteht darin, die in der Nachricht angegebenen Jumper durch Abschneiden zu entfernen. Dadurch wird die Karte auf „AMERICA2“ eingestellt. Twilight Zone und möglicherweise die Game-ROM-Version 9.4H scheinen den Ländercode „AMERICA2“ zu bevorzugen. Weitere Ländercode-Jumper-Konfigurationen sind unten aufgeführt.

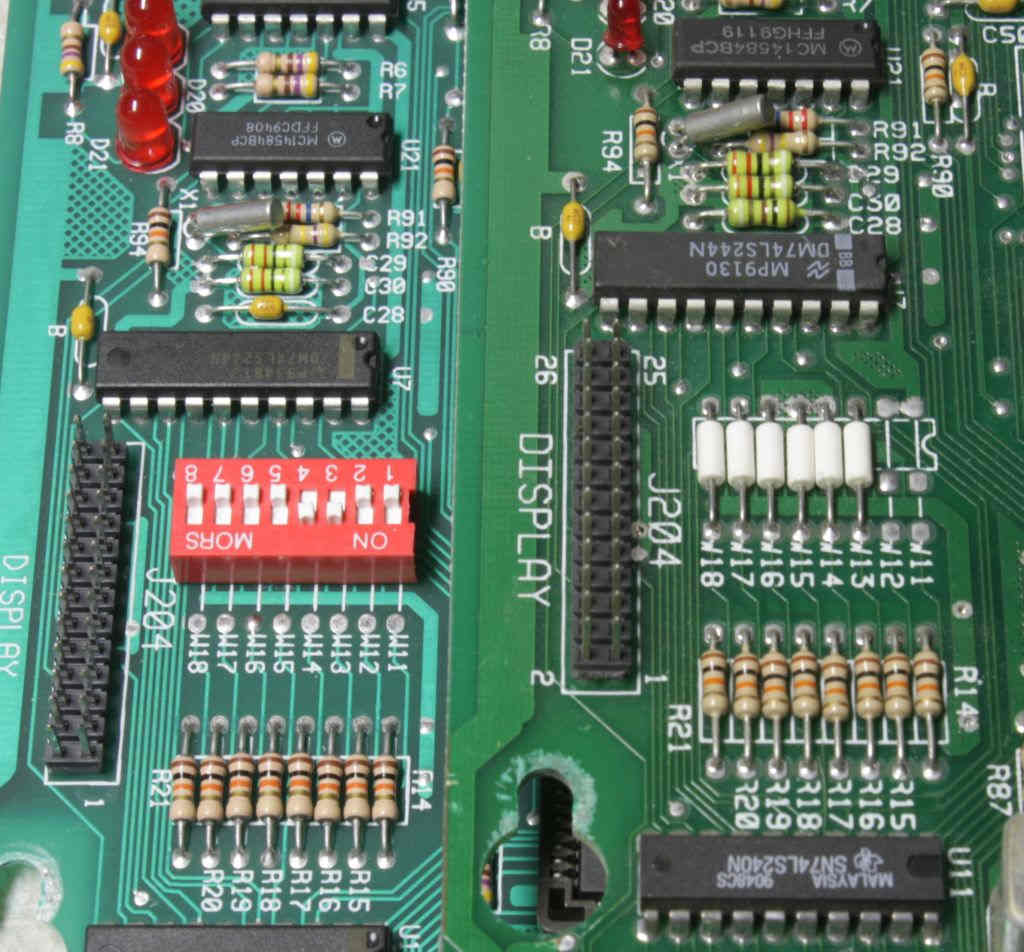

Zwei WPC-089 MPUs, einer mit DIP-Schaltern konfiguriert, der andere mit „Null-Ohm-Widerständen“ (Jumpern).

Oben sind zwei WPC-089 MPUs abgebildet. Frühere Versionen der MPU verwendeten „Null-Ohm-Widerstände“ oder Jumper, um den Ländercode herauszufinden. Spätere Versionen der MPU (sowie WPC-S- und WPC-95-MPUs) verwendeten DIP-Schalter.

Hinweis: Wenn ein DIP-Schalter installiert ist, lassen Sie W11 und W12 immer in der AUS-Position . Wenn beide auf EIN eingestellt sind, funktioniert die Unterspannungserkennungsschaltung am WPC Power/Driver nicht und sowohl LED2 als auch LED3 bleiben immer an.

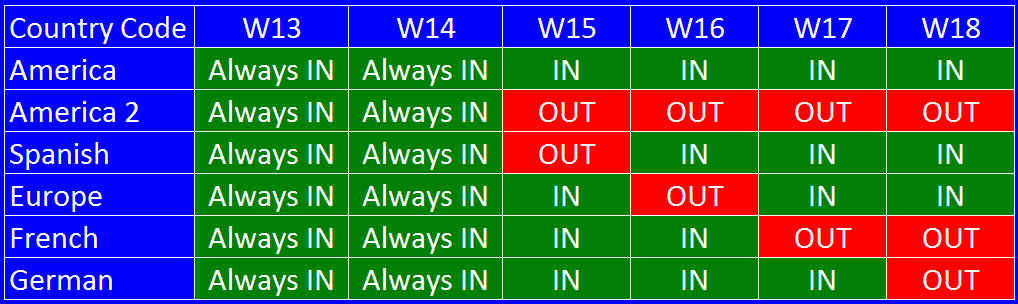

Die vollständige WPC-089-Ländercode-Jumper-Tabelle ist oben dargestellt.

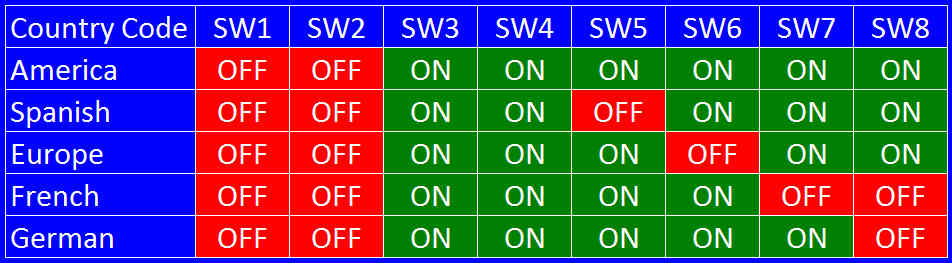

Die vollständige WPC-S/WPC-95-Ländercode-Jumper-Tabelle ist links dargestellt. WPC-S/WPC-95 MPUs haben keine „AMERICA2“-Konfiguration.
