5.9.23 Münztür-Schnittstellenkarte

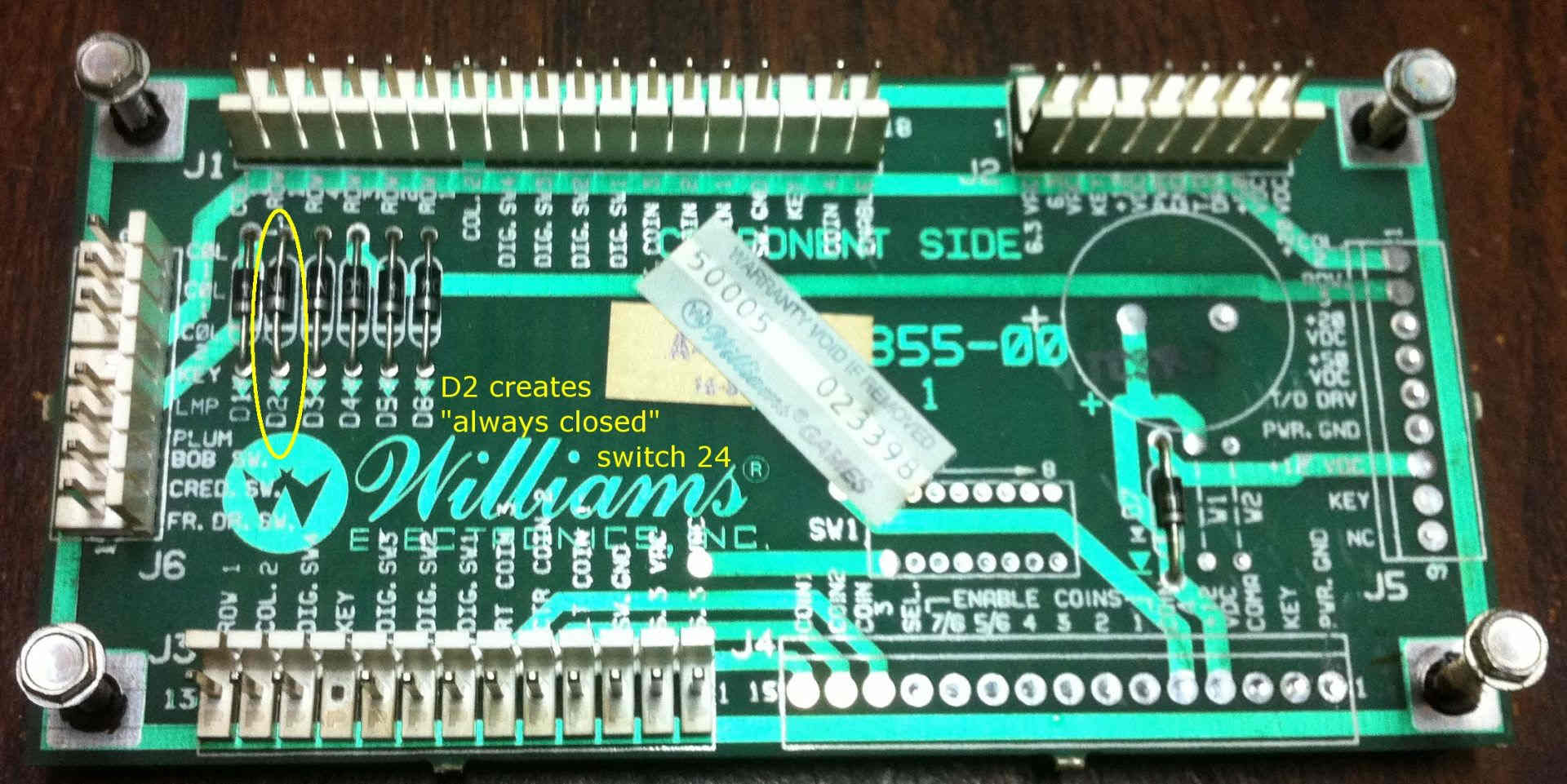

Die Münztür-Schnittstellenplatine stellt eine Signalverbindung zwischen den Münztürschaltern und der WPC-Schaltmatrix sowie speziellen Schaltern wie den „Diagnose“- und Lautstärkereglertasten her. Die Münztür-Schnittstellenplatine erzeugt auch den „Immer geschlossen“-Schalter 24, indem sie Spalte 2 und Zeile 4 mit einer Diode überbrückt. WPC-Spiele verwenden diesen „immer geschlossenen“ Schalter, um Probleme mit der Stromversorgung der Switch-Matrix zu erkennen.
Wenn die Schnittstellenplatine des Münzfachs durch Abnutzung der Flipperteile verstaubt ist, reinigen Sie sie. Dieser Staub ist leitfähig und kann zu Problemen bei der Münzprägung führen. Bei diesem Board kann man wirklich nicht viel falsch machen.
