5.9.21 TAF- und TAFG-Extra-Flipper-Netzteil (A-15416)
Dieses Board versorgt die oberen Flipper und die Spielfeldmagnete für The Addams Family und The Addams Family Gold mit Strom. Es befindet sich direkt rechts und direkt über der Treiberplatine in der Backbox.
Die Schaltpläne für diese Platine sind im Addams Family-Handbuch falsch. Insbesondere wird J903 falsch angezeigt. J903 Pins 1 und 2 versorgen die Magnettafel unter dem Spielfeld mit 50 V. Die Pins 3 und 4 sind für die Magnettafel unter dem Spielfeld geerdet. Auch das Brückengleichrichterdiagramm ist fälschlicherweise um 90 Grad gedreht.

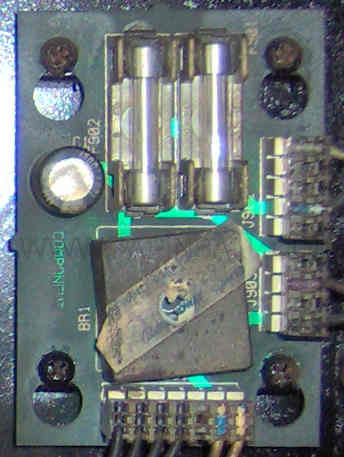

A-15416 Zusätzliche Flipper-Stromversorgungsplatine, wie sie in TAF und TAFG verwendet wird
