Was läuft schief?
Die Verfärbung des Widerstands ist kosmetischer Natur und verursacht selten Probleme. Das größte Problem bei diesen Boards sind Kurzschlüsse in der Switch-Matrix. Wenn eine der Stromleitungen auf die Schaltmatrix trifft, kann dies leicht zur Zerstörung des LM339 und möglicherweise seiner Ausgangsdiode führen. Dieses Problem äußert sich in einem Erdschluss in einer oder mehreren Reihen. Dies kann durch Entfernen des Schaltmatrixsteckers getestet werden. Wenn das Problem behoben ist, müssen der zugehörige LM339 und möglicherweise seine Diode ersetzt werden.
Wenn der Kurzschluss von der 70-V-Versorgung herrührte, könnten mehrere LM339 beschädigt sein.
Der Austausch von LM339s auf diesen Platinen muss sorgfältig erfolgen, da sich Leiterbahnen leicht anheben und an der Durchkontaktierung ziehen lassen. ICs werden immer durch den Sockel ersetzt.

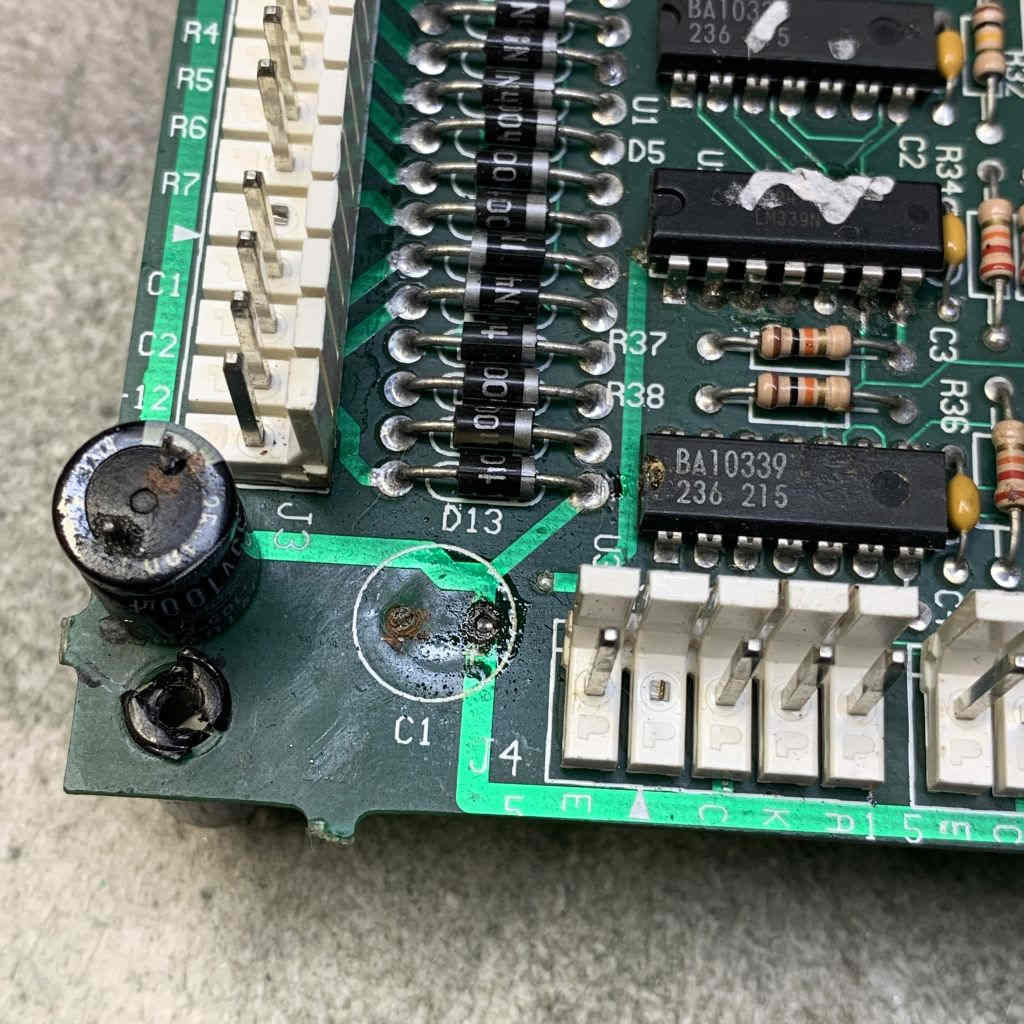

Der undichte Kondensator, der entfernt wurde und auf diesem Bild zu sehen ist, spritzte so viel Elektrolyt aus, dass er sich vollständig durch die Stromleiterbahn fraß, was zum Ausfall der Platine führte.
