Was läuft schief?
Dieses Board kann etwas problematisch sein.
Wenn der Trimm-POT auf der Platine längere Zeit nicht angepasst wurde, kann der POT einen „toten Punkt“ bilden, genau wie es bei Lautstärke-POTs der Fall ist. Durch mehrmaliges Hin- und Herbewegen des POT wird dieses Problem im Allgemeinen behoben.
Der POT sollte so eingestellt werden, dass sich die Platine gerade am Rand der Anzeige-LED befindet, die erlischt. Testen Sie die Einstellung, indem Sie einen Flipper über den Sensor auf der anderen Seite des Spielfelds legen.
Beachten Sie, dass der Sensor jedes in der Nähe befindliche Metall erkennt. Im Bild links waren die Spielfeldhalterungen so nah beieinander, dass der Sensor anzeigte, dass ein Ball vorhanden war. Eine Kombination aus dem Verschieben des Sensors so weit wie möglich von der Metallhalterung entfernt und einer Feineinstellung des Trimm-POT löste das Problem.

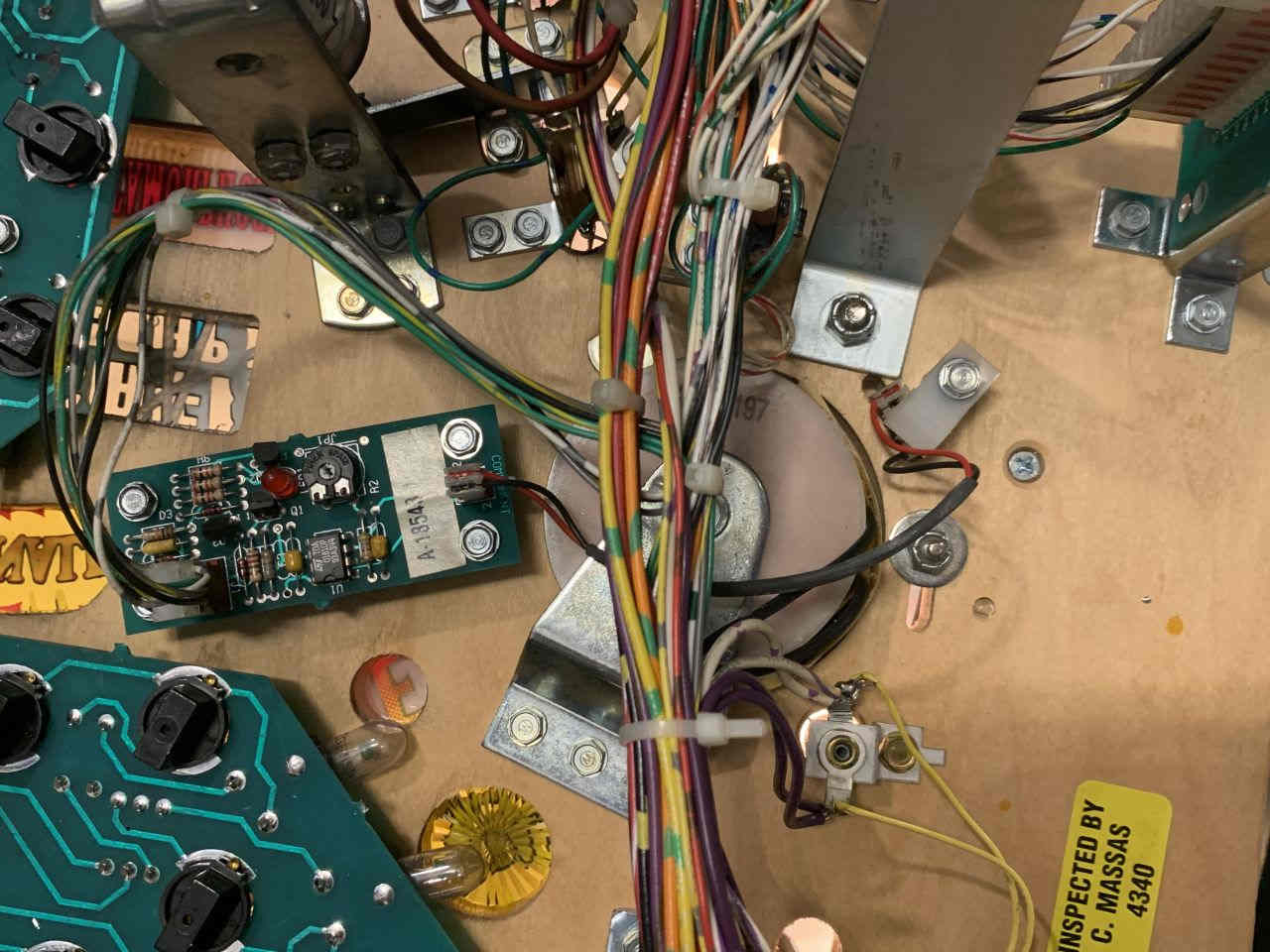

Wirbelstrom-Sensorplatine „in situ“ in einem Zaubertheater gezeigt. Beachten Sie, wie nah der Näherungssensor an der Halterung ist.

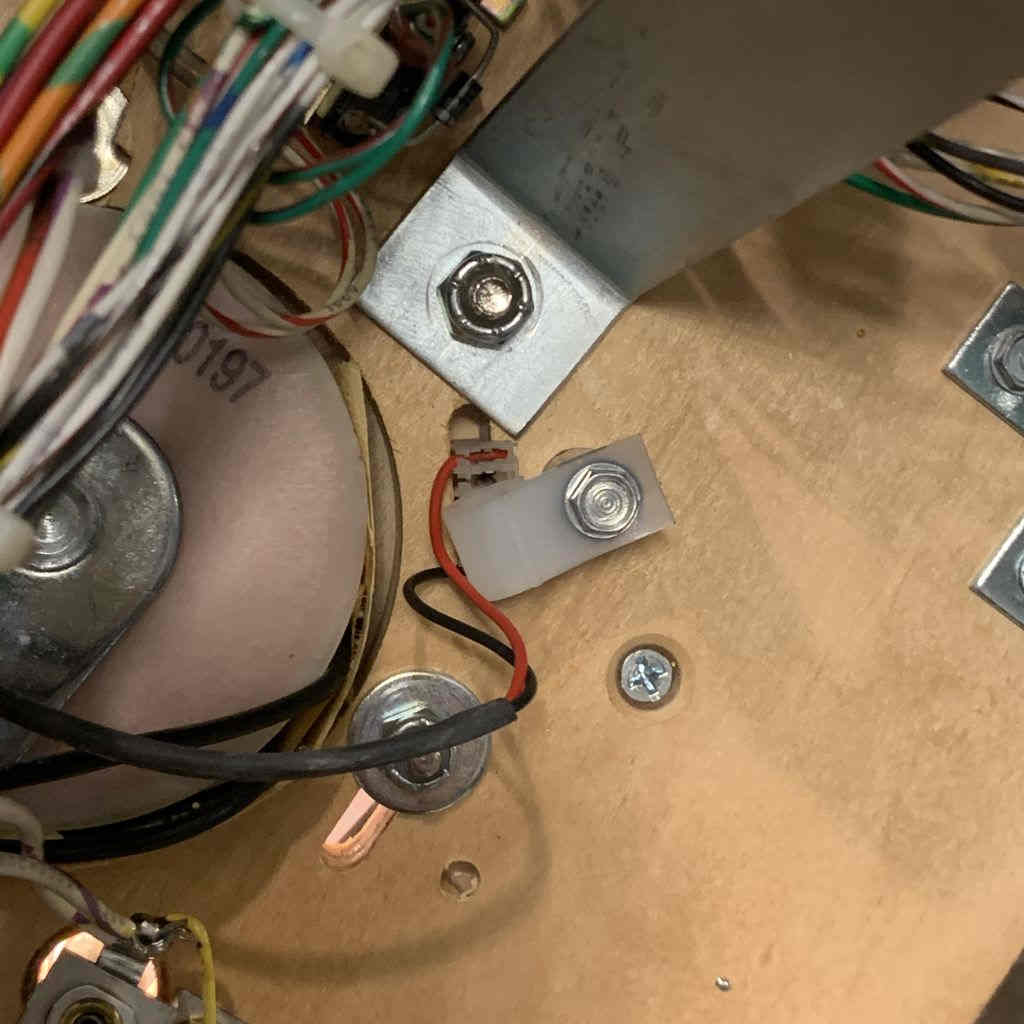

Nahaufnahme eines Wirbelstromsensors. Beachten Sie, wie nah der Näherungssensor an der Halterung ist.
