Dieses Board wird in Cirqus Voltaire, Dr Who, Party Zone und White Water verwendet.
Ein problematischer Aspekt des Platinendesigns besteht darin, dass die 100-µF-Elektrolytkappe über der Leiterbahn angebracht ist, die die Antriebstransistoren mit 12 V Gleichstrom versorgt. Wenn die Elektrolytkappe versagt und der ätzende Inhalt ausläuft, frisst sich dieser durch die Leiterbahn und die Platine funktioniert nicht richtig. Wenn dies in WH2O passiert, wird Big Foot während des Spieltests beim Hochfahren nicht den Kopf drehen. Die links abgebildete Platine wies dieses Problem auf und wurde repariert.
Beachten Sie, dass diese Kappe, C2, manchmal im Werk nicht gefüllt wurde. Der Zweck besteht darin, Rauschen aus der 12-V-Gleichstromversorgung zu filtern, aber die Stromversorgung ist so sauber, dass diese Kappe nicht wirklich notwendig ist. Beachten Sie auch, dass die Schaltpläne für die Platine fehlerhaft sind und diese 100µF/25V-Kappe als C1 und nicht als C2 bezeichnen, wie es auf der Platine im Siebdruckverfahren angebracht ist.
Ein weiteres scheinbar weit verbreitetes Problem bei dieser Platine ist der Ausfall der Dioden. Wenn D8 oder D9 ausfallen, dreht sich der zugehörige Motor NUR gegen den Uhrzeigersinn.
Die Steuerung der Platine erfolgt über zwei Transistoren auf der Treiberplatine. Ein Transistor „ermöglicht“ die Bewegung des zugehörigen Motors. Der andere bestimmt, ob sich der Motor im oder gegen den Uhrzeigersinn bewegt.

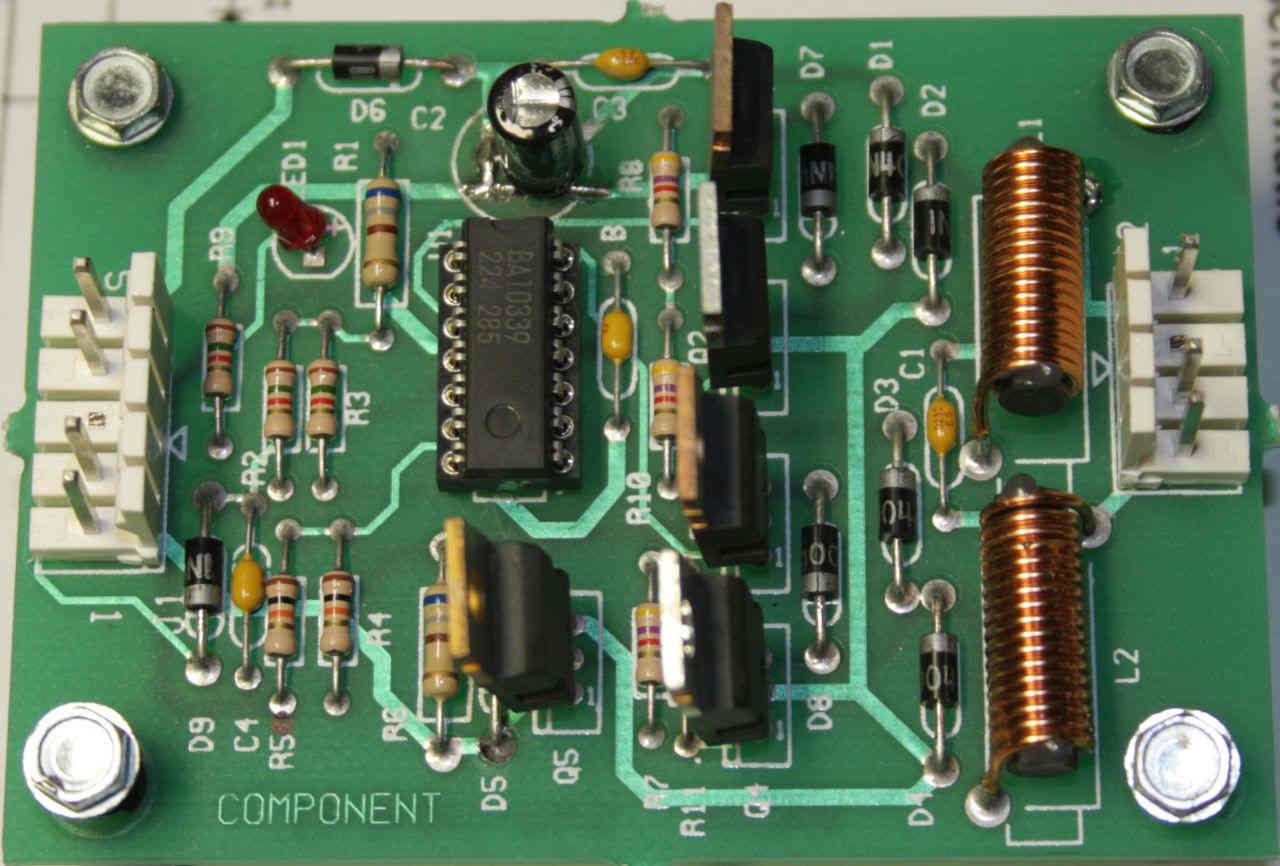

A-15680 Bidirektionale Motorplatine

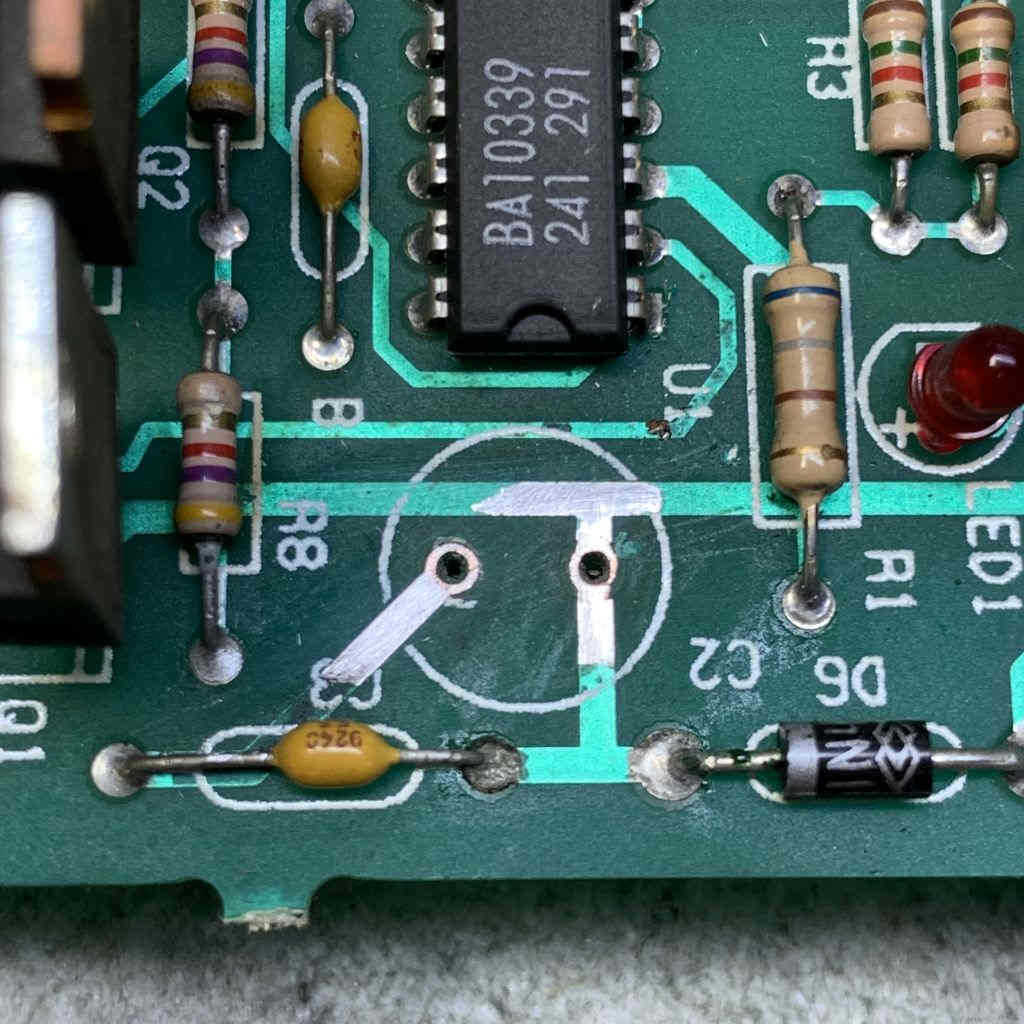

Nahaufnahme der Spuren unter dem Filterkondensator A-15680

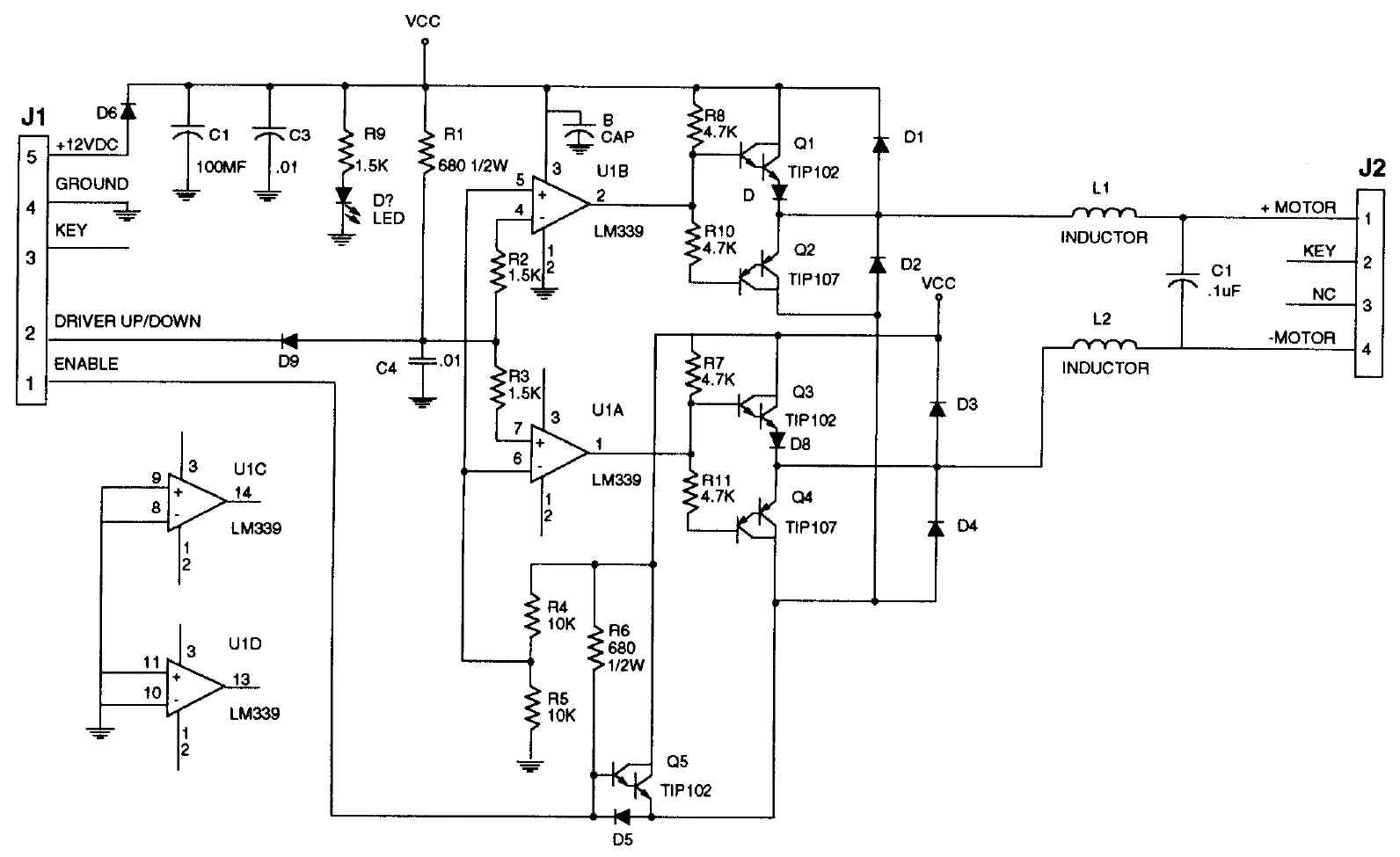

Schaltplan für die bidirektionale Motorantriebsplatine A-15680.
