Die WPC-95 AV-Karte integriert das Sound- und Videosystem in einer einzigen Karte und reduziert so den Stromverbrauch und den Platzbedarf erheblich.
Das Board verfügt über die folgenden Hauptsubsysteme
ASIC Der ASIC ist ein 208-Pin-Flatpack-Gerät. Es beinhaltet folgende Funktionen:
- Schnittstellenregister zur CPU
- Speichersteuerung und Anzeigeausgabelogik für das Diaplay-Subsystem
- Speicherschnittstelle für den AD2105 DSP
Der ASIC neigt dazu, so auszufallen, dass der Ton verschwindet. Es stehen neue ASICs zur Verfügung, deren Austausch erfordert jedoch Kenntnisse im Umgang mit oberflächenmontierbaren Geräten.
Audio-DSP Das Audio-Susbsystem verwendet den gleichen Teil wie die DCS-Soundkarte, den Analog Devices DSP-Teil ADSP-2105 und einen AD1851 DAC. Für die damalige Zeit handelte es sich um ein extrem schnelles Gerät (40 MHz), das die gesamte in einem WPC-Flipper erforderliche Klangverarbeitung bereitstellen konnte. Der AD1851N im DIP-Gehäuse wurde 2010 eingestellt, der DSP ist jedoch weiterhin bei Digikey und vielen anderen Geschäften erhältlich (ADSP-2105BPZ-80).
Standort: untere Mitte der Tafel
Serielle Schnittstelle Der serielle Port ist selten belegt. Zu seinen Einsatzmöglichkeiten gehören: maschinelles Debuggen; Maschinenverknüpfung ( NBA Fastbreak ); Ticketdrucker
Standort: unten links auf der Tafel
Audio-Verstärker Der Audioverstärker ist ein Zweikanal-TDA 2030A mit X Volt. Das System verfügt über eine elektronische Frequenzweiche, die hohe Frequenzen zur Backbox und niedrige Frequenzen zum Gehäuse trennt.
Standort: unten rechts auf der Tafel
DMD Power Der DMD benötigt zum Betrieb nominell 62, -100 und -112 VDC. Die Platine verwendet ein temperaturkompensiertes Design, um diese Spannungen zu liefern. Die -112-VDC-Leitung ist als 12-V-Offset zur -100-VDC-Leitung aufgebaut.
Standort: oben rechts auf der Tafel.

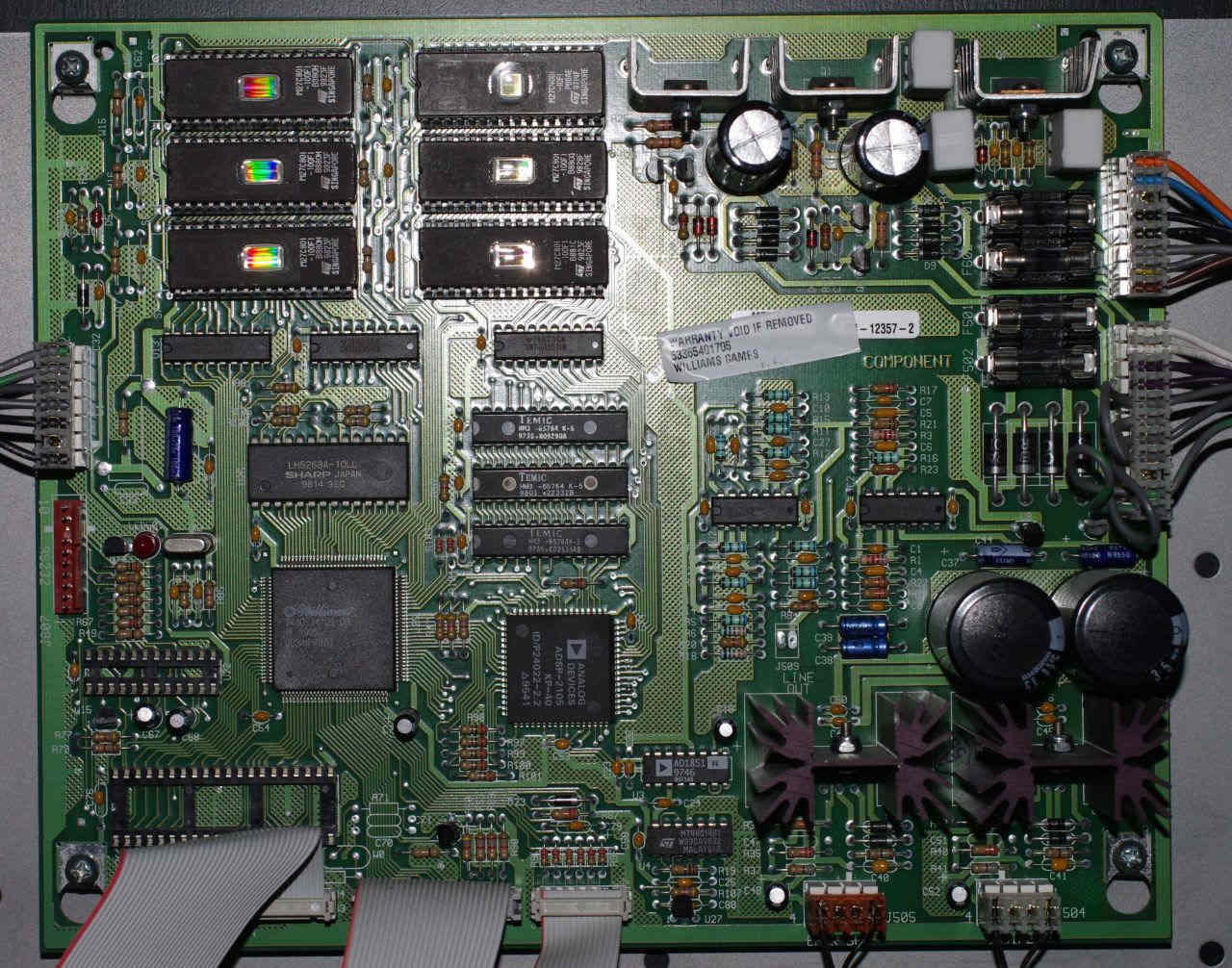

WPC-95 AV-Karte
