Als diese Leiterplatte entworfen und hergestellt wurde, war ein kleiner Tantalkondensator an C9 an die falsche Seite des 5-VDC-Reglers LM323K angeschlossen. Obwohl es mit Vin verbunden sein sollte, war es tatsächlich mit Vout verbunden. Das Bild links zeigt eine Methode zur Korrektur der Platine, damit sie mit den ebenfalls links gezeigten Schaltplänen übereinstimmt. In diesem Bild wurde an der oberen Schraube des Reglers eine zusätzliche „Lasche“ angebracht und an Masse angelötet, wodurch ein redundanter Erdungspfad für den Regler geschaffen wurde.
Beachten Sie, dass dieser Kondensator zwar in den Schaltplänen mit 0,33 µF angegeben ist, in der Teileliste jedes Spiels jedoch mit 2,2 µF aufgeführt ist, was dem tatsächlich installierten Kondensator entspricht.
Diese Änderung wird im Allgemeinen nicht als notwendig erachtet und es wird nicht davon ausgegangen, dass sie einen wesentlichen Beitrag zum Zurücksetzen von Spielen leistet. Der ursprüngliche Zweck der Kappe bestand darin, hochfrequentes Rauschen zu filtern. Laut LM323K-Datenblatt sollte ein 1 bis 2 µF Tantalkondensator zum Eingang des LM323K hinzugefügt werden, wenn der Regler mehr als 4 Zoll vom Hauptfilterkondensator entfernt ist. Der Regler befindet sich knapp 4 Zoll vom 15.000 µF-Filterkondensator entfernt bei C5. Da es auf Vout sitzt, verursacht es keinen Schaden, nützt aber auch nichts.

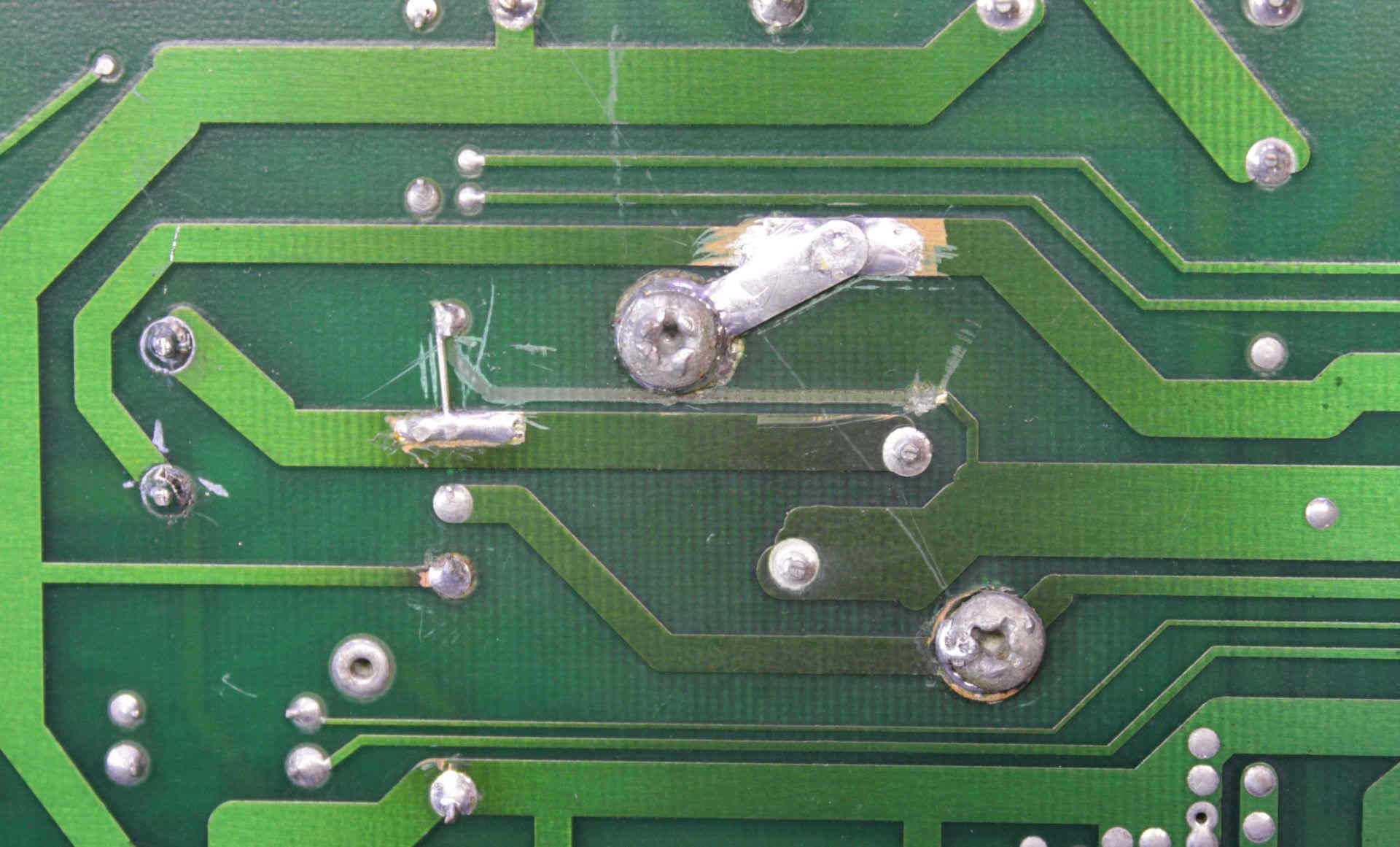

WPC-Stromversorgungs-/Treiberplatine mit C9-Anschluss korrigiert.

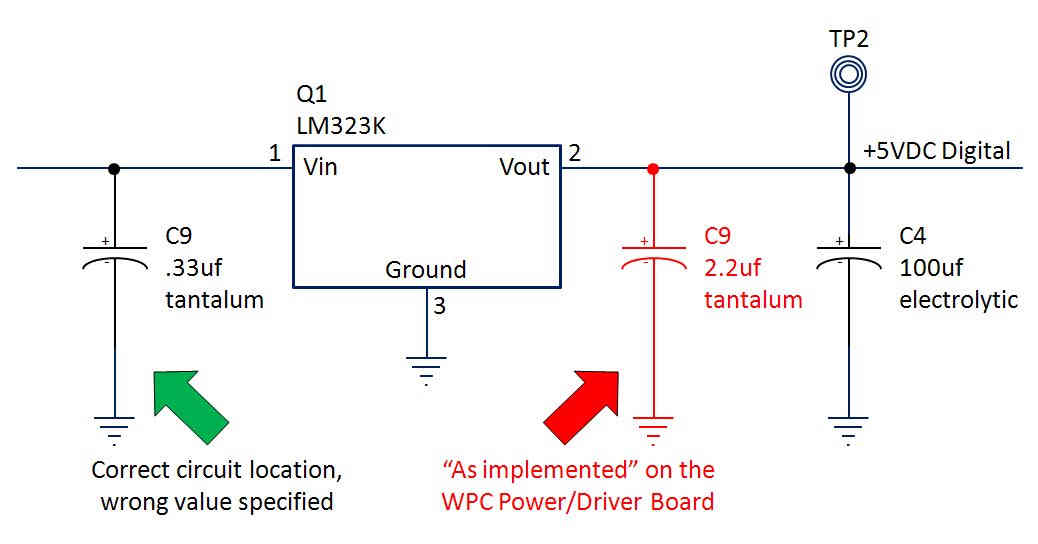

Bild des Schaltplans der WPC-Stromversorgungs-/Treiberplatine mit 5-VDC-Regler LM323K und C9.
