5.11.3 Spätere WPC-Transformatoren (12-poliger Anschluss)
Spätere WPC-Transformatoren (12-poliger Anschluss) (in die deutsche Sprache übersetzt)

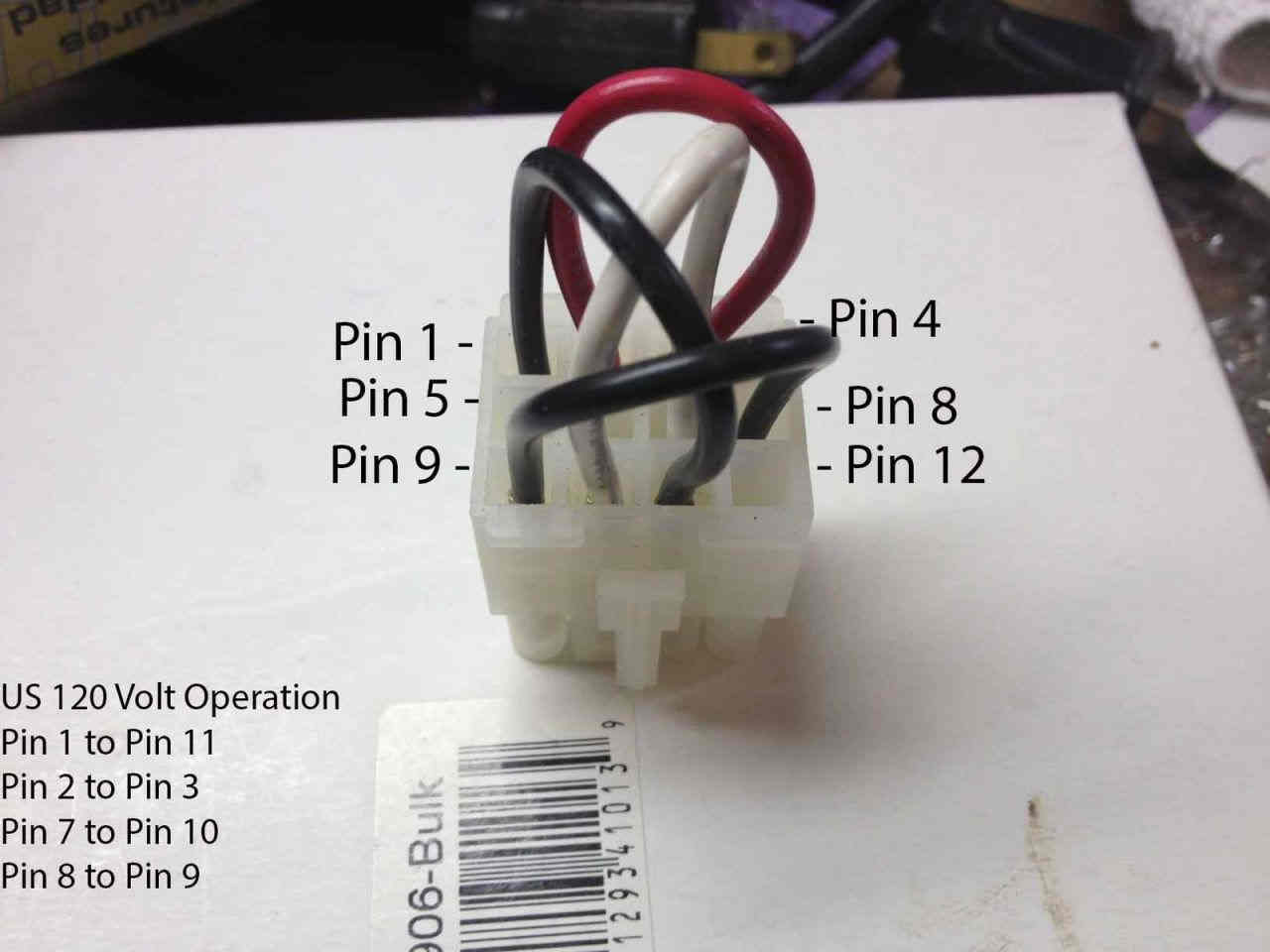

12-poliger WPC-Transformator-Stromversorgungskonfiguration, konfiguriert für US-amerikanische 120-V-Systeme
Jumper-Einstellungen für 120 V sollten wie folgt sein:
- Pin 1 und 11 sprangen zusammen
- Pin 2 und 3 sprangen zusammen
- Die Pins 7 und 10 sprangen zusammen
- Die Pins 8 und 9 sprangen zusammen
Der verwendete 12-polige Stecker ist Molex 19-09-1129.

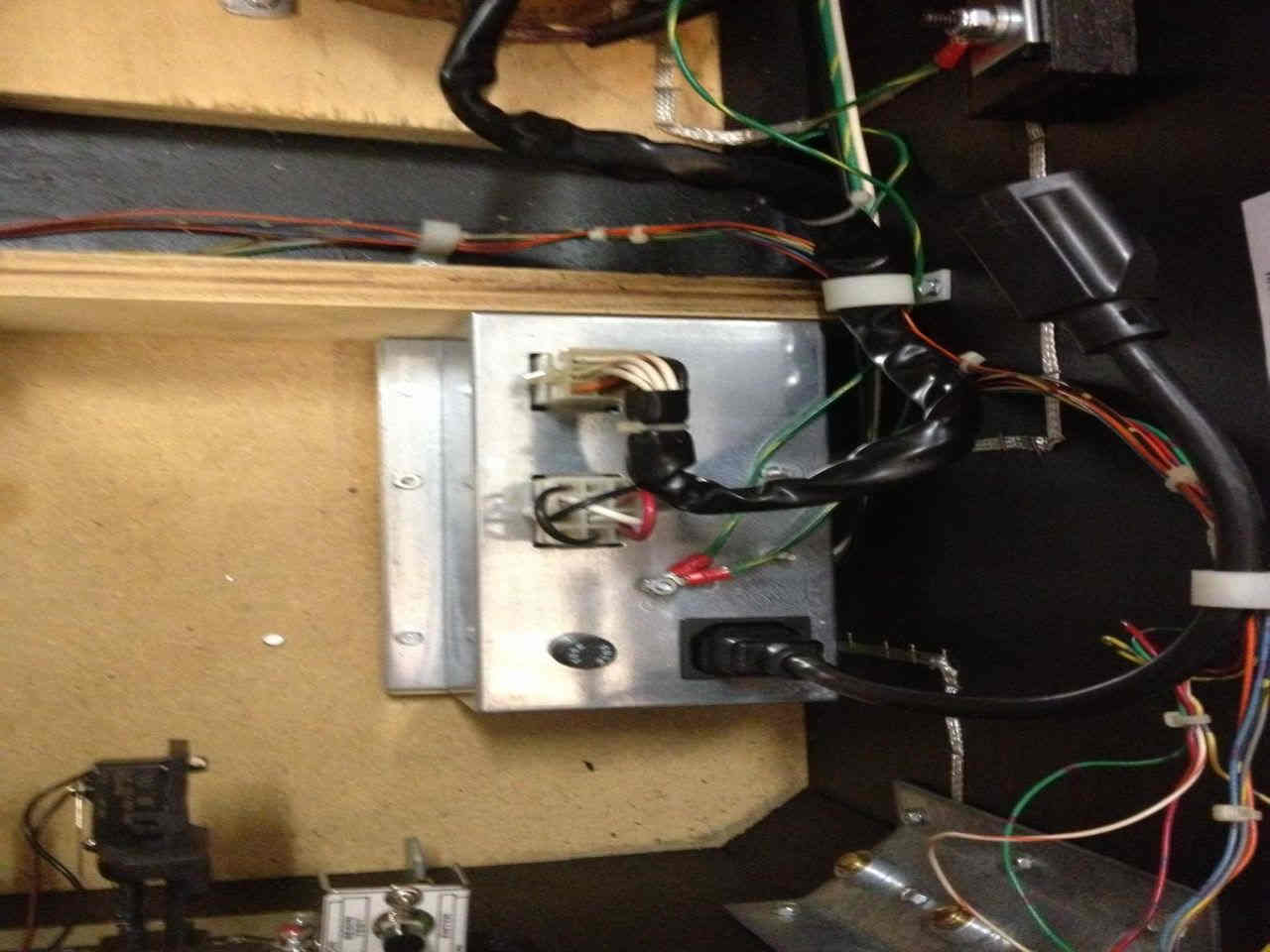

12-poliger Stecker, wie er in späteren Spielen zu finden ist

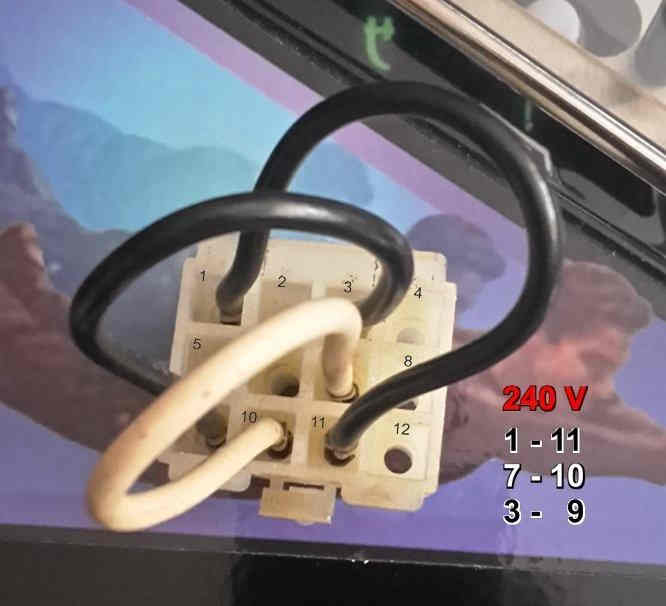

12-poliger WPC-Transformator-Stromversorgungskonfiguration, konfiguriert für europäische 240-V-Systeme
Die Jumpereinstellungen für 240 V sollten wie folgt sein:
- Pin 1 und 11 sprangen zusammen
- Die Pins 7 und 10 sprangen zusammen
- Pin 3 und 9 sprangen zusammen
