5.11.2 Frühe WPC-Transformatoren (9-poliger Anschluss)
Frühe WPC-Transformatoren (9-poliger Anschluss) (in die deutsche Sprache übersetzt)
Die verwendeten 9-poligen Steckverbinder sind Molex 19-09-2099 (Butterfly-Anschluss mit Jumpern) und Molex 19-09-1099 (Anschluss am Transformator-Pigtail).

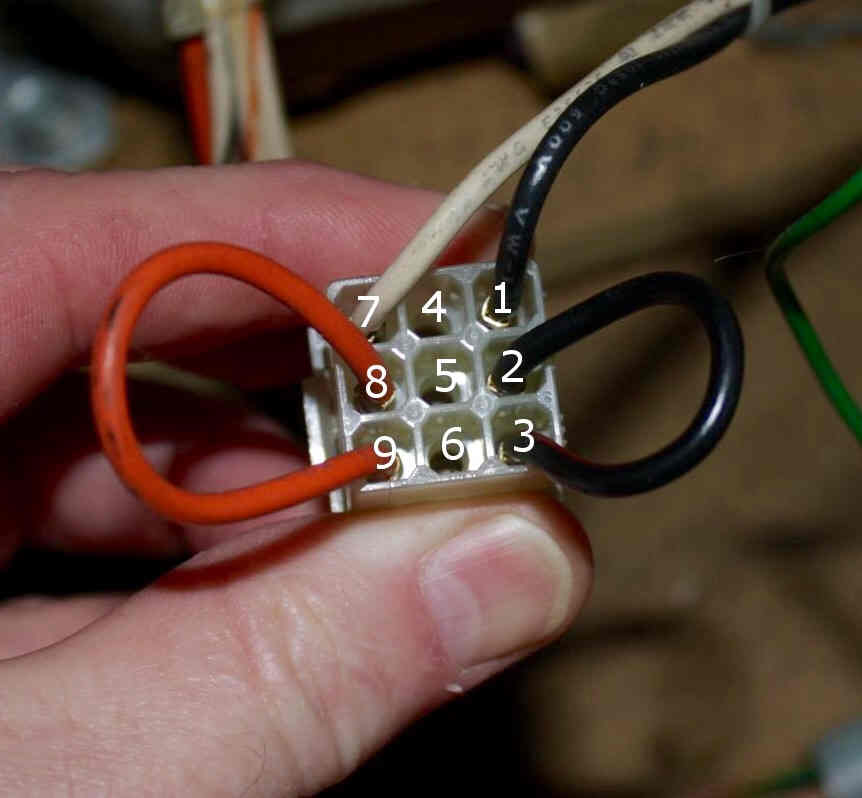

9-poliger WPC-Transformator-Stromversorgungskonfiguration, konfiguriert für US-amerikanische 115-V-Systeme.
Die Jumpereinstellungen für 115 V sollten wie folgt sein:
- Pin 1 – schwarz – 115 V „heißer“ Eingang
- Pin 7 – weiß – 115 V „Neutral“-Eingang
- Pin 2 und 3 sprangen zusammen
- Die Pins 8 und 9 sprangen zusammen

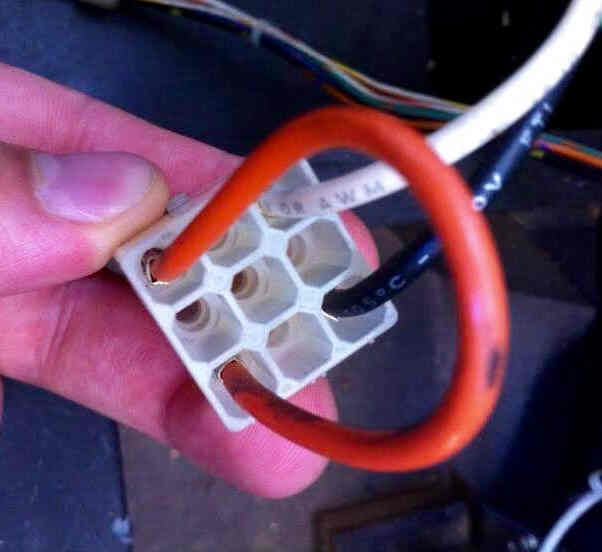

9-poliger WPC-Transformator-Stromversorgungskonfiguration, konfiguriert für 230-V-Systeme.
Die Jumpereinstellungen für 230 V sollten wie folgt sein:
- Pin 1 – schwarz – 230 V „heißer“ Eingang
- Pin 7 – weiß – 230 V „Neutral“-Eingang
- Pin 3 und 9 sprangen zusammen
